Konstruktionsstandard

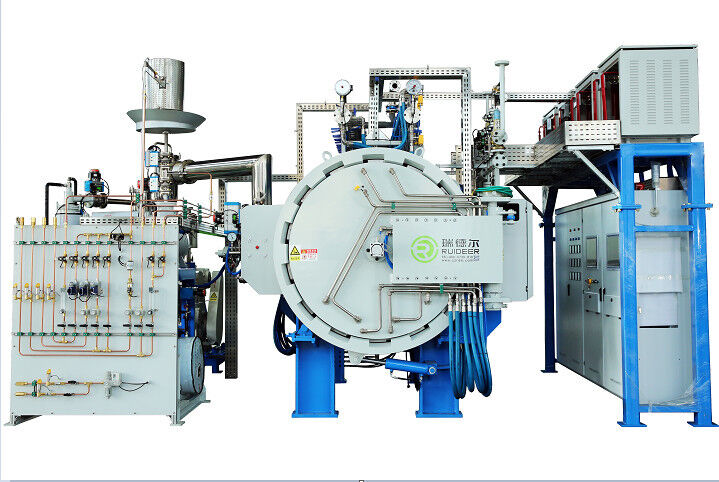

DieGasDer Drucksinterofen ist eine einkammerige, doppeltürige horizontale, zyklische Heizkonstruktion.dfür das einfache Be- und Entladen und die Wartung bestimmt. TDer gesamte Prozess wird automatisch gesteuert.mitSicherheitsschließung.Volllastdurchlauf ist realisiertmit maximaler Leistung von300 Ofenzeiten/Jahr oder 300 Arbeitstage/Jahr.
Einheitlich gesteuerte Temperaturen, die durch die Einführung von Widerstandsheizung durch Graphit-Elemente (niedrigspannung, hoher Strom) mit mehreren Heizgeräten geregelt werden;TDer gesamte Prozeß wird durch Computerautomatisierung, Überwachung, Verfolgung, Fehler-Selbstdiagnostik, Simulation, Anzeige und Aufzeichnung gesteuert.
Der Prozess wird durch PLC gesteuertundIndustrielle Steuermaschine (Ich...PC) um die Ein-Schlüssel-Start-up des gesamten Prozesses zu realisieren, Echtzeit-dynamische Überwachung, Temperatur, Druck, Vakuum und andere Parameter sparenundeine zuverlässige Alarmverbindung.
Beschreibung der Hauptfunktion
Automatische Erkennung von Drucklecks unter positivem und negativem Druck vor dem Anstoßen des Ofen
Die Leckerkennung gliedert sich in drei Phasen:Positivdruckleckage-Erkennung für den Ofenkörper, Positivdruckleckage-Erkennung für das Dexaxierungssystem und Negativdruckleckage-Erkennung für den Ofenkörper.
1.Die positive Druckleckage-Erkennung des Ofenkörpers, Niederdruck-Argongas wird durch den Busbar in den Ofenkörper gefüllt,Der relativen Druckmessgerät im Ofen ermittelt den Ofendruck., und der Benutzer kann die oberen und unteren Druckgrenzwerte (in mbar) festlegen.
2.Der Ofenkörper durchläuft eine negative Druckleckage-Erkennung, indem er den Ofenkörper durch das Pumpen-Set absaugt. Der Benutzer kann die obere und untere Grenze für den Vakuumwert festlegen (Einheit: Pa).
3.Positive Druckleckage-Erkennung des Entsauerungssystems, Niederdruck Stickstoff wird durch den Kollektor in den Entsauerungsbehälter geladen,Der Druck im Tank wird durch den relativen Drucktransmitter des Entsauerungssystems ermittelt., und der Benutzer kann die oberen und unteren Druckgrenzwerte (in mbar) festlegen.
Technischer Parameter
| Gültiges ArbeitenRaum(W*H*L) |
500 mm ×500 mm × 1200 mm |
| Max. Konstruktionsdruck |
60Bar |
| Max. Arbeitsdruck |
58bar |
| Druckzeit |
Weniger als 20 Min. (bis zu 58 bar, Luftdruck zwischen 80 bar und 100 bar) |
| Kühlgeschwindigkeit |
≤6h ((leerer Ofen, von 1450°C bis 100°C,Wassertemperatur ≤26°C,55 bar≤Ar Druck ≤58 bar) |
| Heizleistung |
430KVA |
|
Konstruktionslaufzeit
von der Ofenhülle |
20 Jahre |
| Max, ich arbeite vorläufig. |
1550°C (unter Vakuum- und Gasvorbereitung) |
